Формы для плитки поставляется в виде двух комплектов ― комплекта рядовой плитки (4 шт.) и комплекта из четырех доборных плиток D1-D4 (по 1 шт.).
Все элементы имеют фиксирующие выступы по углам (высотой 1/3 плитки), позволяющие точно укладывать плитку, при этом между плитками образуются широкие швы. |
Рядовые элементы |
Доборные элементы |
|

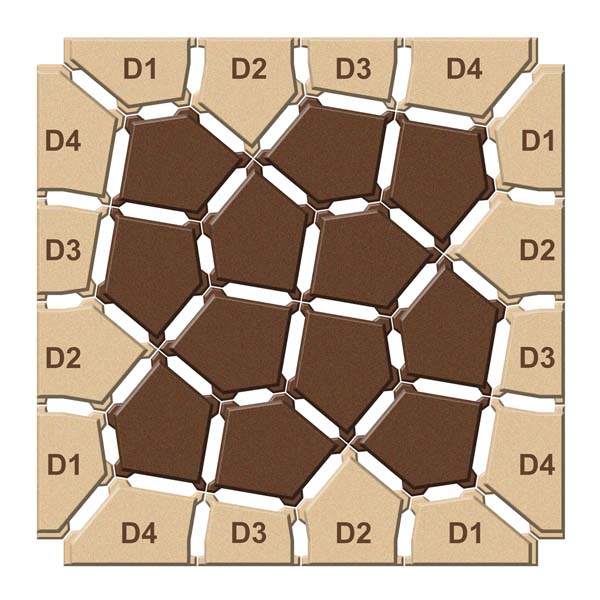

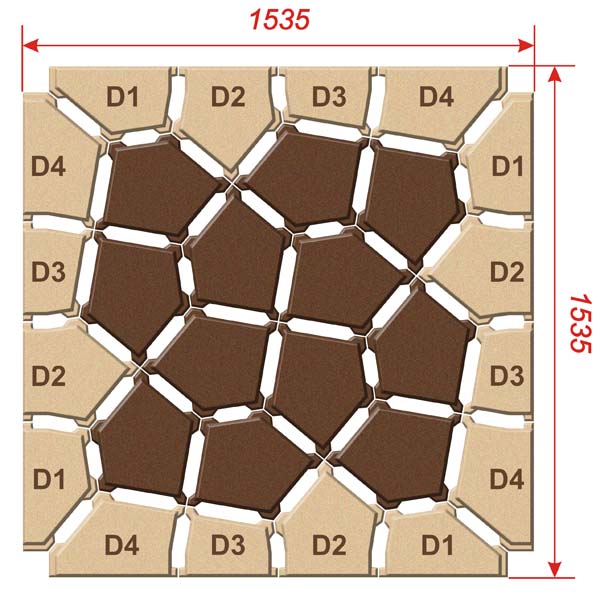

На рис.1 показана укладка квадрата, состоящего из 12 рядовых и 16 (четырех комплектов) доборных плиток.
Такая укладка, обладающая поворотной симметрией четвертого порядка, является основным фрагментом при мощении площадок и дорожек с ровными краями.

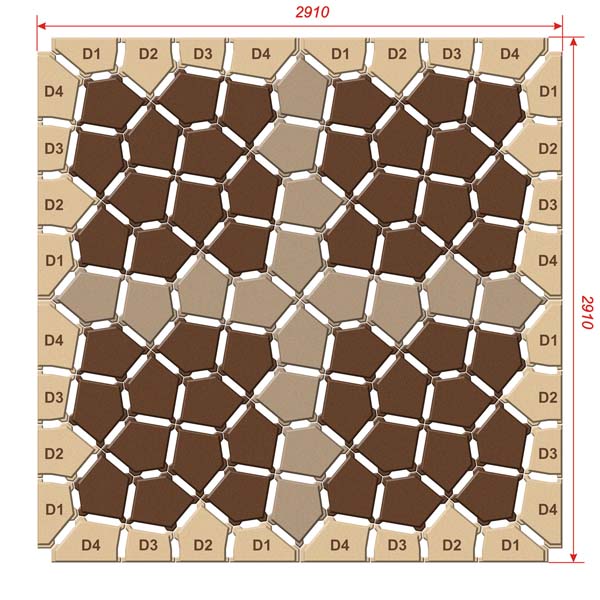

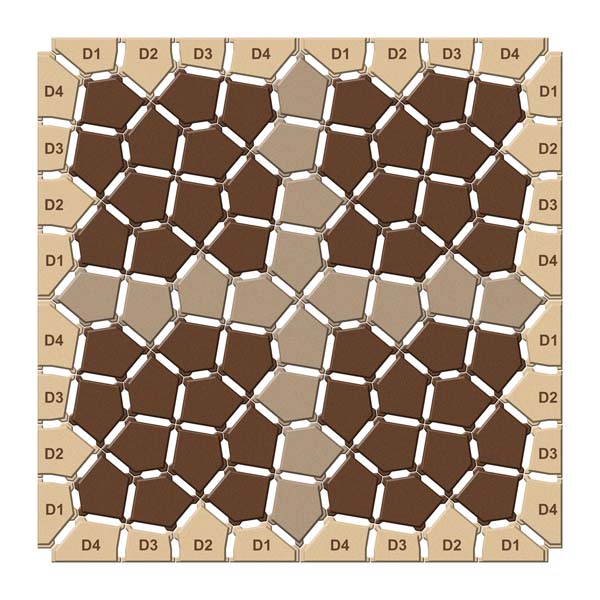

Мощение больших площадей производится так, как показано на рис.2. |
Рис.1 |
Рис.2 |
|

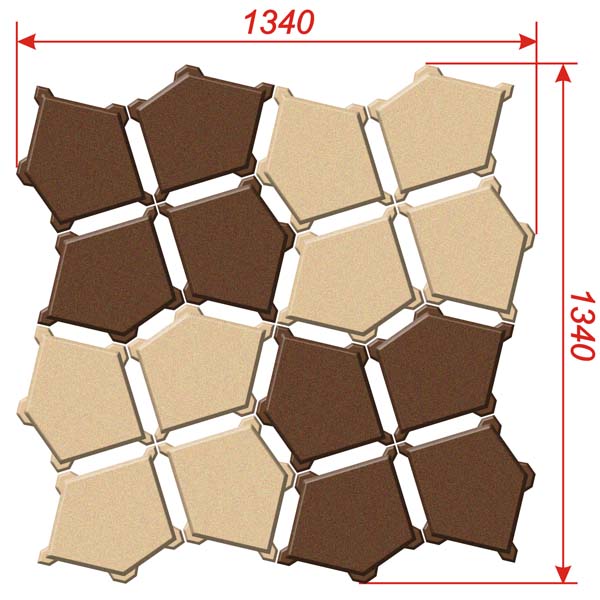

Отчетливо видно, что фрагменты мощения повторяются. Длина стороны повторяющегося фрагмента, состоящего из 16 рядовых элементов, равна
длине D1+D2+D3+D4=L≈1380 мм. Длина стороны замощенной площадки вычисляется по формуле (Lхn + 155) мм,
где n ― число повторяемых фрагментов.
Таким способом можно мостить квадратные и прямоугольные площадки без обрезки элементов мощения.
При этом квадратные площадки обладают поворотной симметрией четвертого порядка, а прямоугольные ― второго порядка, что позволяет создавать
узоры за счет использования плитки двух или трех различных цветов.

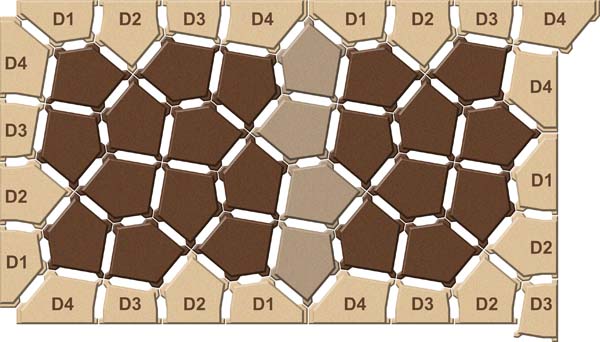

В тех случаях, когда условие использования повторяющихся фрагментов не соблюдается, возникает необходимость обрезки доборной плитки по месту, как
это показано на рис.3.

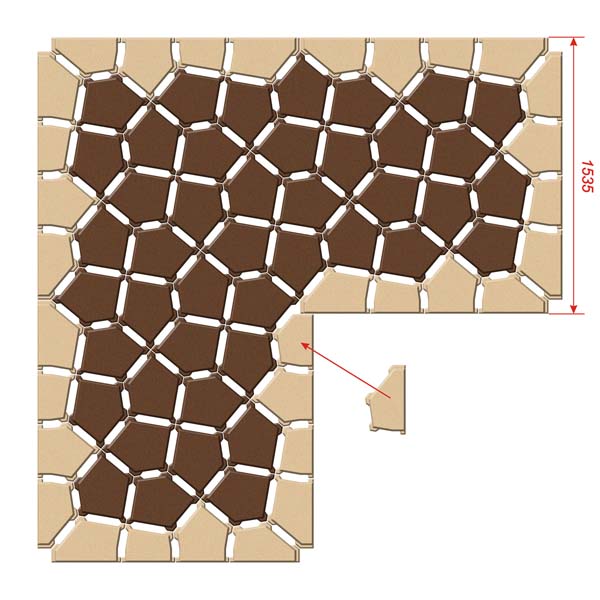

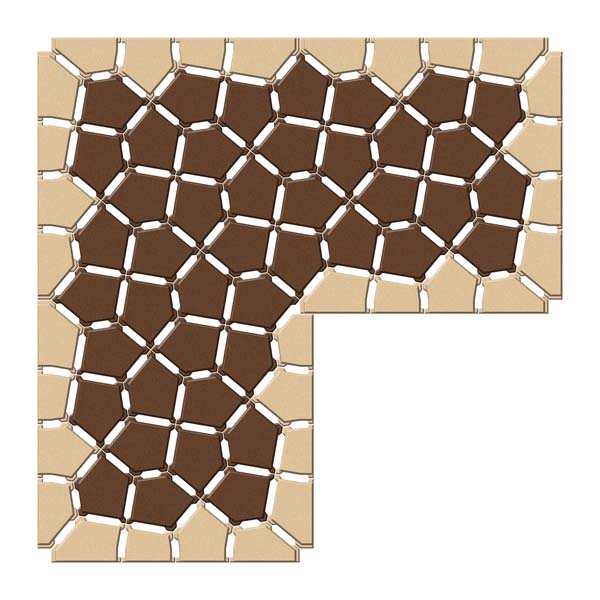

Возможно мощение дорожек с поворотами на 900, хотя в этом случае приходится обрезать по месту плитку внутреннего угла (рис.4). |
Рис.3 |
Рис.4 |
Еще один способ укладки ― мощение фигурных площадок и дорожек без использования доборных плиток. Здесь

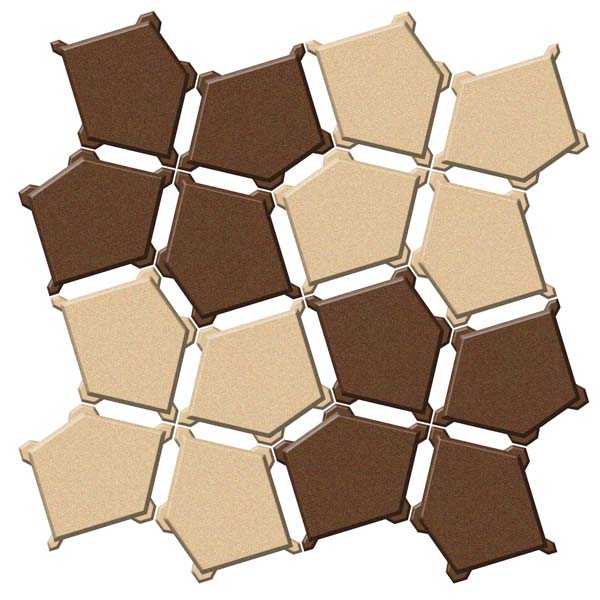

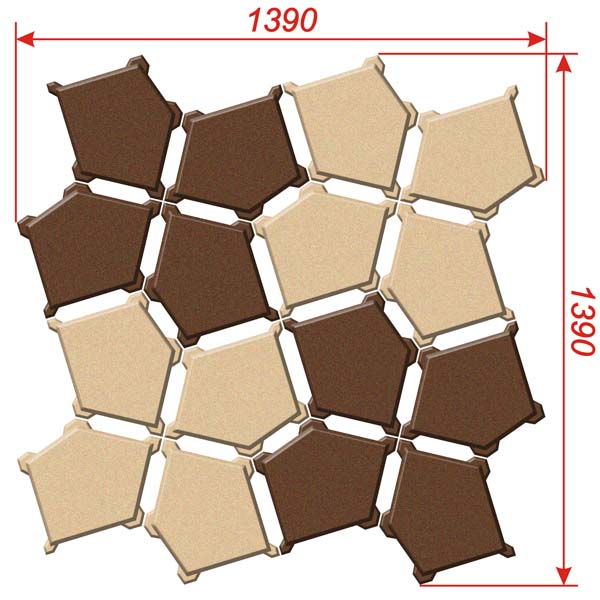

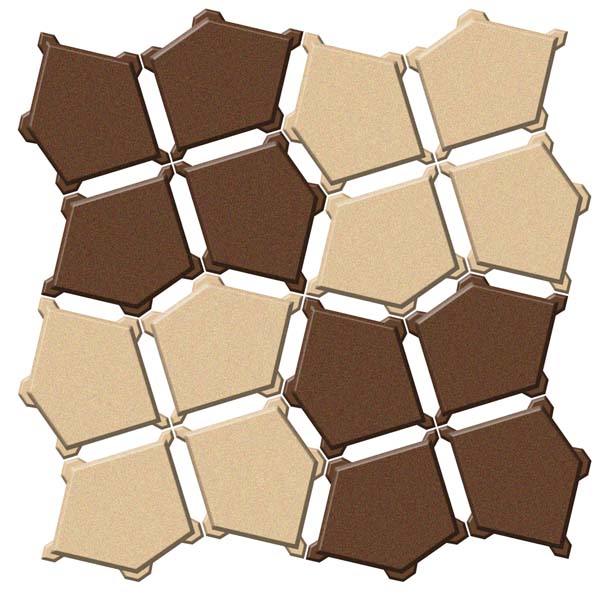

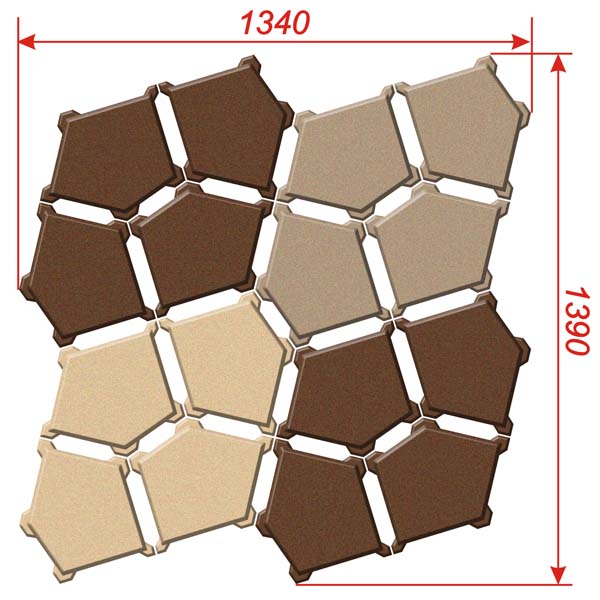

удобно применять повторяющиеся фрагменты (таких фрагментов три), состоящие из четырех рядовых плиток (рис.5-7): |
Рис.5 |
Рис.6 |
Рис.7 |

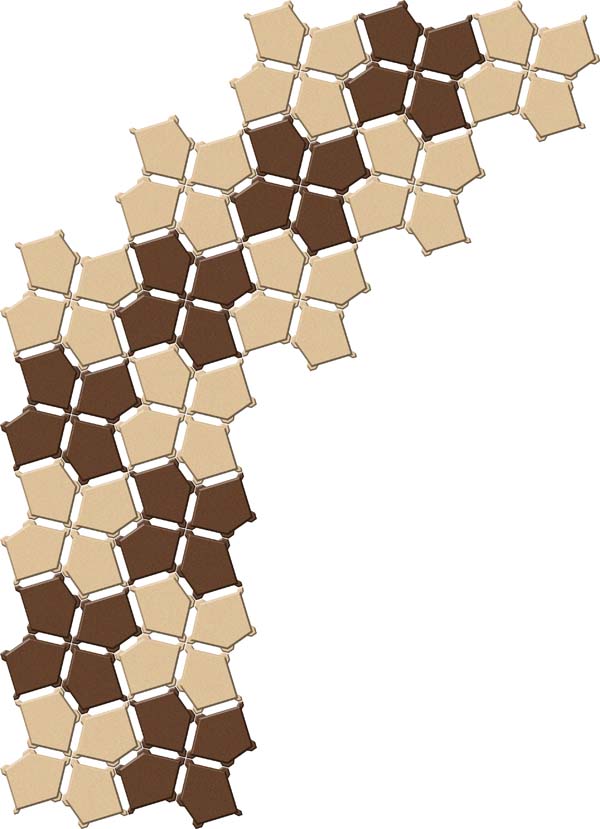

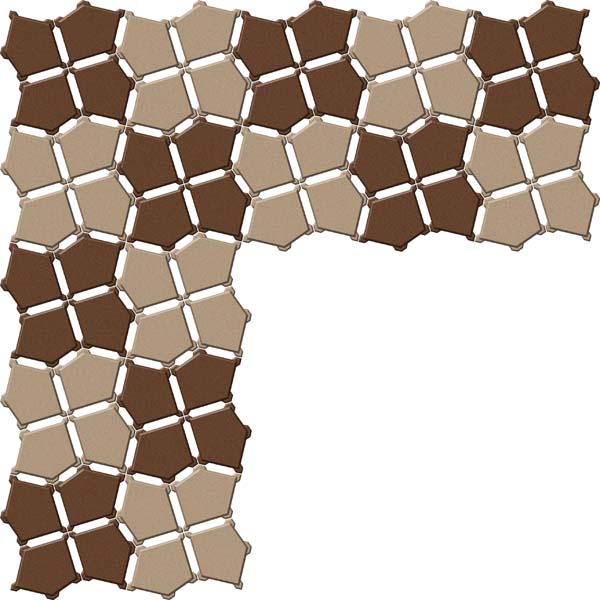

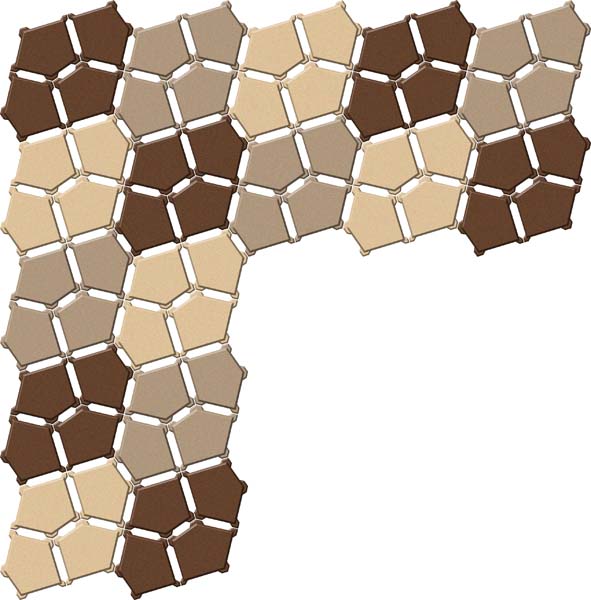

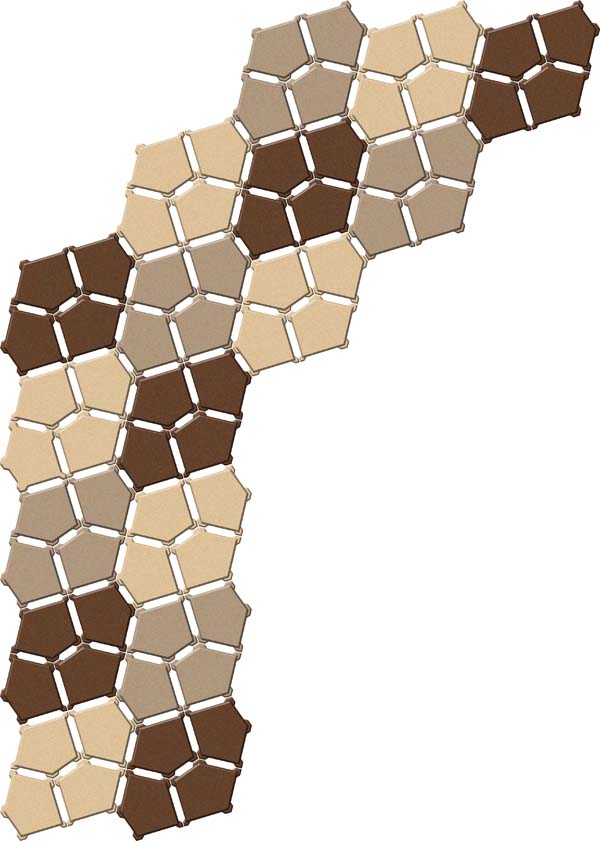

В результате можно получать площадки и дорожки различной конфигурации, имеющие неровные «ломаные» края (рис.8-11): |
Рис.8 |
Рис.9 |
|
Рис.10 |
Рис.11 |

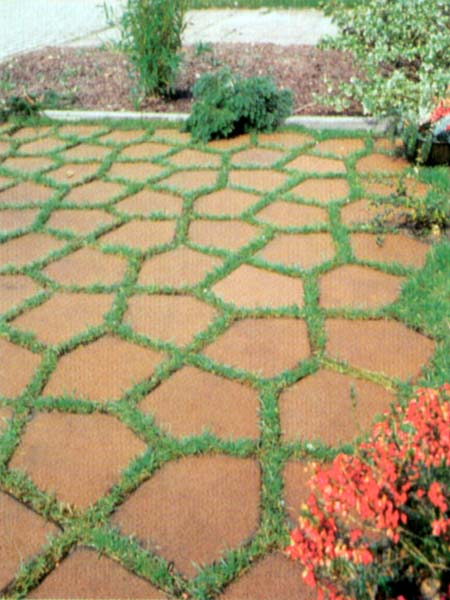

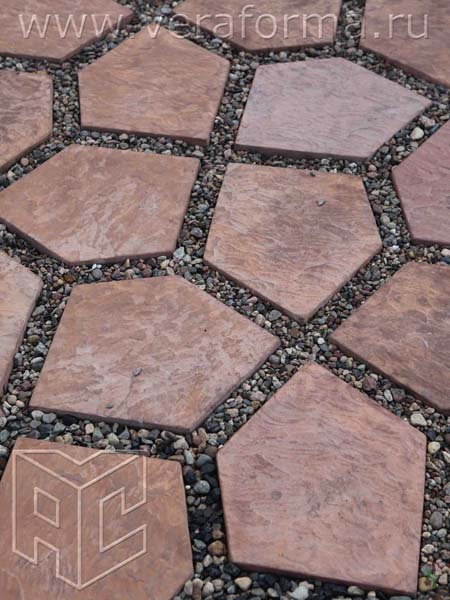

После окончания мощения швы между плитками заполняются мелким щебнем или грунтом, засеянным газонной травой, при этом фиксирующие выступы становятся не видны (рис.12-13).
На рис.14 приведен пример укладки квадратной площадки размером 5,7х5,7 м. Использование плитки двух цветов создает симметричный узор: |
Рис.12 |
Рис.13 |
Рис.14 |
|
|
|
|
|
